Терморегулятор Digitop ТК-5

Призначення

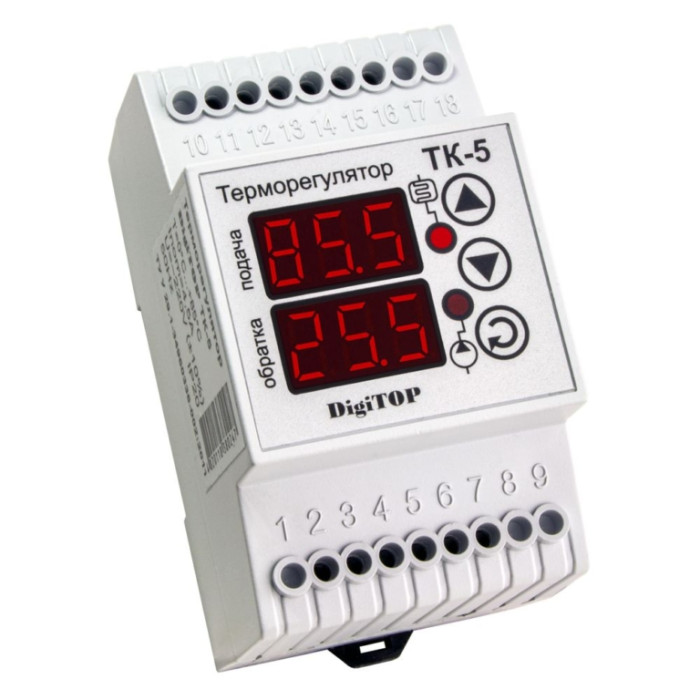

Двоканальний терморегулятор (регулятор температури) Digitop ТК-5 призначений для контролю та підтримки температури в житлових та виробничих приміщеннях шляхом керування електричними системами опалення (з використанням ТЕНових, електродних котлів та ін.).

Застосування терморегулятора дозволяє знизити витрату електричної енергії та отримати найбільш сприятливий температурний режим в опалювальному приміщенні.

Терморегулятор відстежує температуру теплоносія подачі та звороту в опалювальній системі з можливістю керування режимом роботи насоса та відображає поточне значення температури по кожному каналу (датчику) на цифровому світлодіодному індикаторі.

Датчик звороту може використовуватися як датчик температури повітря.

Датчики температури (поставляються в комплекті, довжина дроту кожного датчика – 1,5 метра) розміщують у тій зоні, де необхідно відстежувати температурний режим. У разі потреби кабель датчика можна збільшити до 100 метрів провідником типу “вита пара”.

Програмовані налаштування

1. Значення температури, що підтримується
2. Допустиме відхилення від заданої температури (гістерезис)
3. Час роботи насоса після вимкнення нагріву

Зручність експлуатації у всьому

1. Дві функції в одному пристрої: завдяки двом каналам вимірювання та керування, ви зможете керувати опалювальною системою (насосом та котлом) за допомогою одного пристрою.
2. Легкий та зручний корпус у фірмовому стилі DigiTOP
3. Простота експлуатації – підключення побутових приладів через реле напруги, яке вставлено на DIN-рейку.
4. Надійність конструкції. Негорючий, зносостійкий та удароміцний корпус з ABS пластику – ідеальний захист під час експлуатації.

Технічні характеристики Digitop ТК-5

• Два канали вимірювання та управління

• Вхід зовнішнього керування

• Контролює температуру подачі та подачі теплоносія.

• Два провідні датчики температури на кабелі 1,5 м (можливість подовження до 100 м)

• Модульне виконання для кріплення на монтажний профіль TS-35 (DIN-рейку 35 мм)

• Цифрове керування налаштуваннями

• Індикація налаштувань на дисплеї (колір індикації – червоний)

• Установка на DIN-рейку

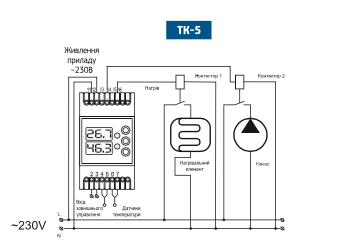

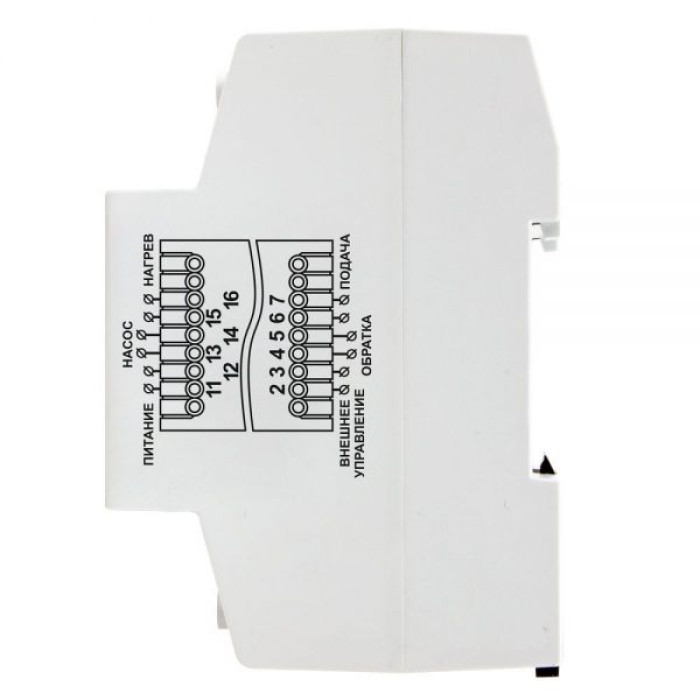

Схема підключення терморегулятора Digitop ТК-5

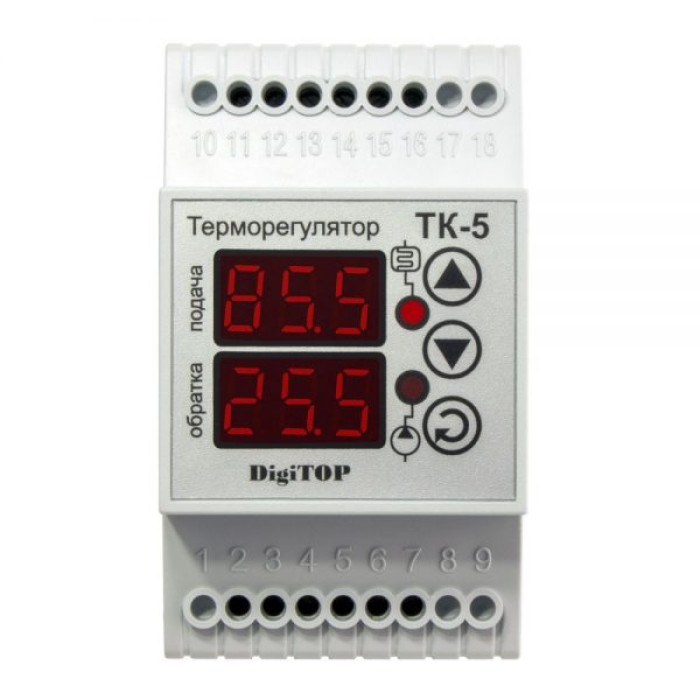

Принцип роботи

При експлуатації пристрою його функціонування здійснюється в одному з двох режимів: РОБОТА або НАЛАШТУВАННЯ.

У режимі роботи на цифрових індикаторах відображаються поточні значення температур від датчиків терморегулятора.

На верхньому індикаторі відображається температура від датчика ПОДАЧА, на нижньому - температура від датчика ЗВЕРНЕННЯ.

Світлодіоди на передній панелі приладу сигналізують про появу напруги на клемах НАГРІВ управління нагрівальним елементом та клемах НАСОС управління циркуляційним насосом відповідно.

При роботі терморегулятора здійснюється підтримка заданої температури приміщення, що обігрівається, шляхом контролю температури теплоносія в системі опалення за датчиком ЗВЕРНЕННЯ. Розігрів системи відбувається відповідно до заданого значення температури ПОДАЧІ. Чим вище температура ПОДАЧІ, тим швидше станеться розігрів системи опалення.
