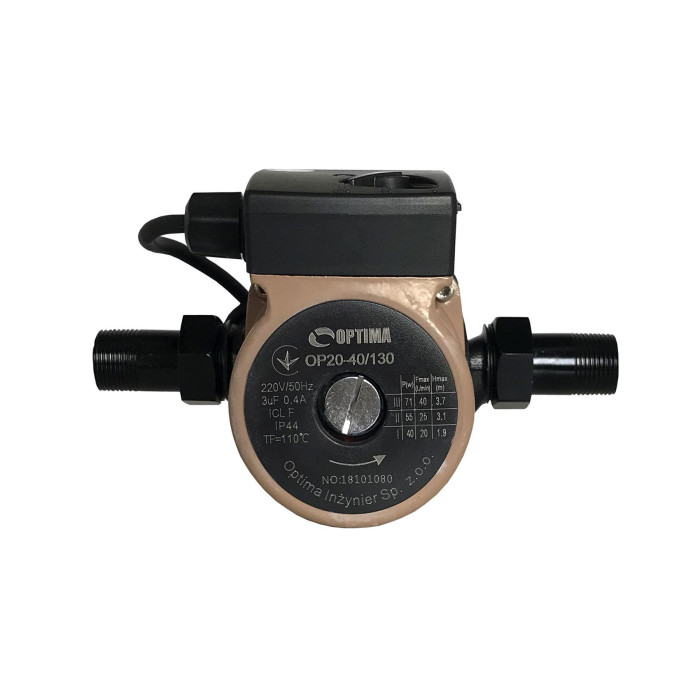

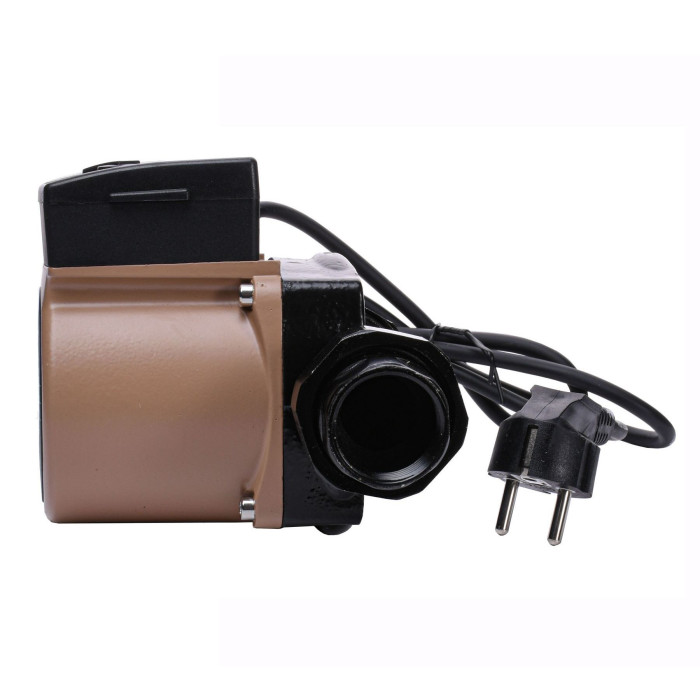

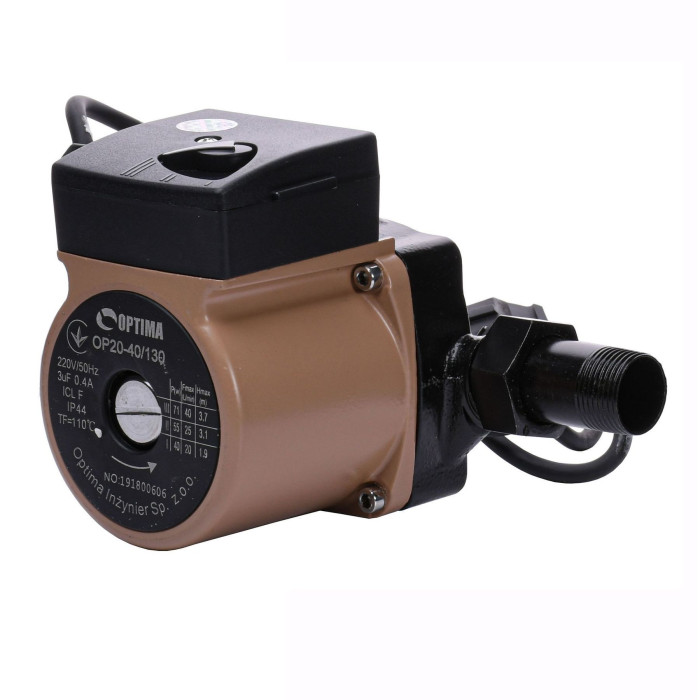

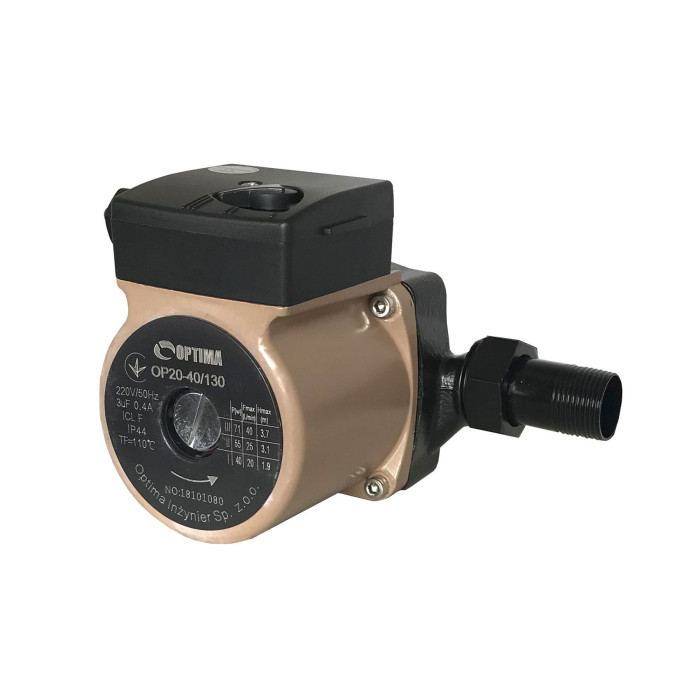

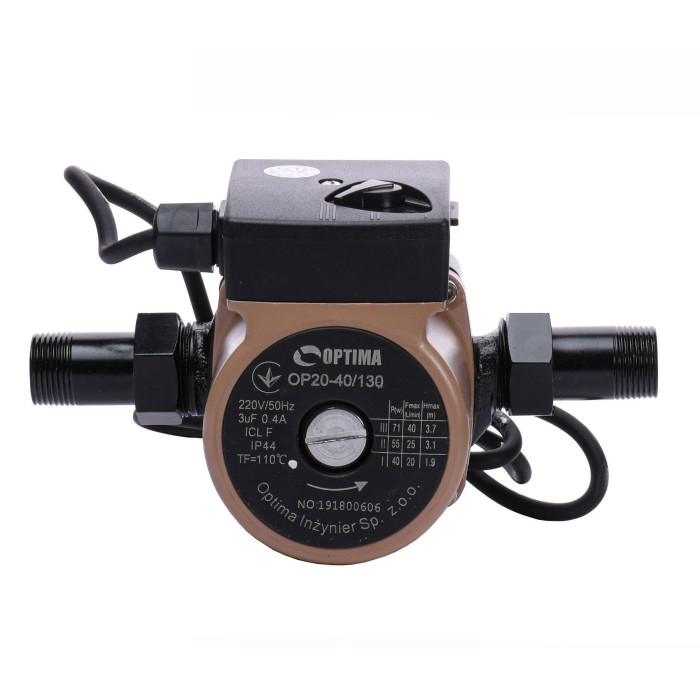

Циркуляційний насос Optima OP20-40/130 з гайками та кабелем

Циркуляційний насос Optima OP20-40/130

Призначення та сфера застосування

Циркуляційні насоси серії Optima OP – однофазні електронасоси з «мокрим ротором» та регульованою швидкістю призначені для застосування в опалювальних системах з примусовою циркуляцією закритого типу або з відкритим розширювальним баком.

Технічні, гідравлічні та конструктивні характеристики насоса Optima OP20-40/130

Конструктивні характеристики

• Корпус – чавун
• Робоче колесо – полімер
• Підшипники радіального типу – кераміка
• Відбивач та гільза ротора з нержавіючої сталі AISI304
• Корпус статора двигуна – алюміній
• Кабель харчування 1,3 м з вилкою

​Двигун:

• Асинхронний з короткозамкненим «мокрим» ротором, тришвидкісний
• Внутрішня розділяюча втулка – з нержавіючої сталі
• Обмотка статора двигуна – мідь
• Охолодження двигуна рідиною, що перекачується
• Вбудований конденсатор
• Напрямок обертання проти годинникової стрілки (з боку двигуна)
• Перемикання швидкостей здійснюється механічним трипозиційним перемикачем
• Ступінь захисту IP 44
• Клас ізоляції H
• Максимальна частота обертання: 2850 об/хв
• Напруга живлення: 230 В, 50 Гц
• Режим роботи: тривалий

Встановлення

При встановленні насосу важливо розмістити осі в правильному положенні.

Граничні допуски та вимоги

• робоча рідина: чисті нев'язкі, неагресивні рідини, що не містять твердих частинок або волокон, подібні до води за щільністю та хімічною активністю
• граничні нижнє і верхнє значення температури рідини, що перекачується від +10°С до +110°С
• загальна жорсткість рідини, не більше 700 мкг-екв/кг
• вміст сполук заліза, трохи більше 500 мкг/кг
• вміст розчиненого кисню, трохи більше 50 мкг/кг
• вміст нафтопродуктів, трохи більше 1 мг/кг
• значення рН 7,0-9,5
• максимальний вміст гліколю: 50%
• максимальний робочий тиск: 1 МПа (10 бар)
• максимальна температура довкілля: +40°С
• щоб уникнути кавітаційного шуму, тиск на всмоктуванні повинен бути не менше 1,5 м водяного стовпа при температурі +90°С

Комплект поставки

1. Насос Optima OP20-40/130
2. Комплект монтажний:
   • гайки DN20 (G1) – 2 шт.
   • кільця ущільнювачів – 2 шт
   • перехідний патрубок G¾ – 2 шт.
3. Мережевий кабель з вилкою.
4. Паспорт приладу
