Комплект автоматики Koer SK-9 для насосної станції

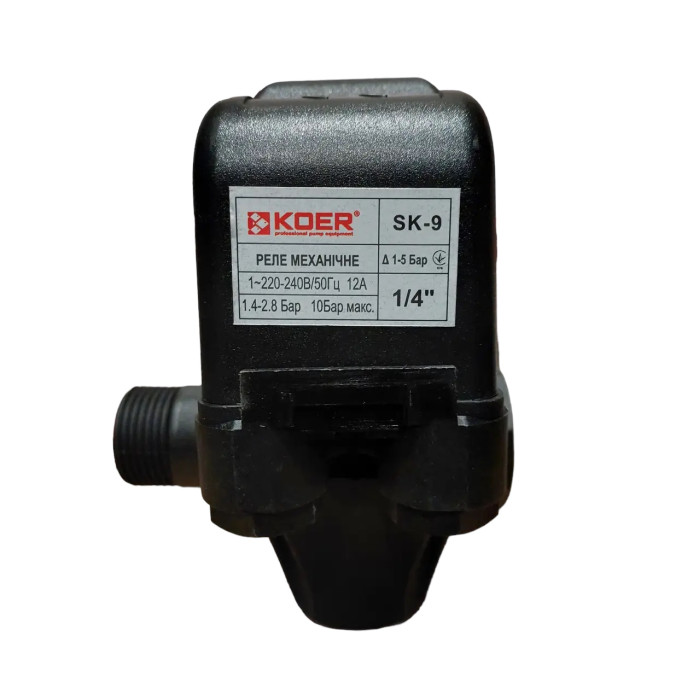

Механічне реле з манометром Koer SK-9 для насосної станції

Призначення

Реле тиску Koer SK-9 застосовується в автоматичних системах водопостачання (насосних станціях), робочим середовищем яких є вода. За принципом дії пристрій є двоконтактним реле комутації електричних ланцюгів, що спрацьовує при досягненні відповідних значень тиску води.

Даний комплект автоматики призначений для автоматизації роботи електронасоса, включаючи насос при зниженні тиску (відкриття кранів) в системі водопостачання нижче встановленої межі, і відключаючи його при досягненні верхньої встановленої межі (закриття кранів).

Реле тиску може працювати лише разом із гідроакумулятором.

Запускається автоматично після вимкнення та увімкнення електроживлення.

Допустимий тиск у системі: до 10 бар

Функціонал

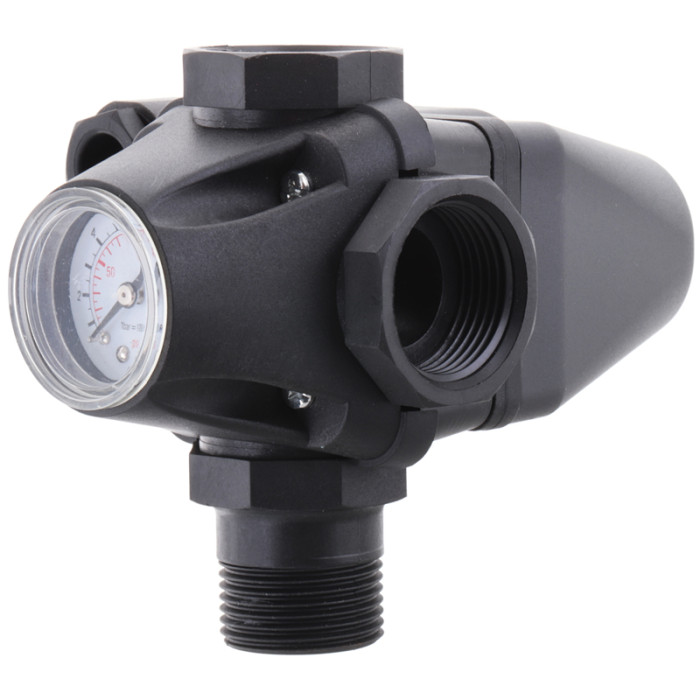

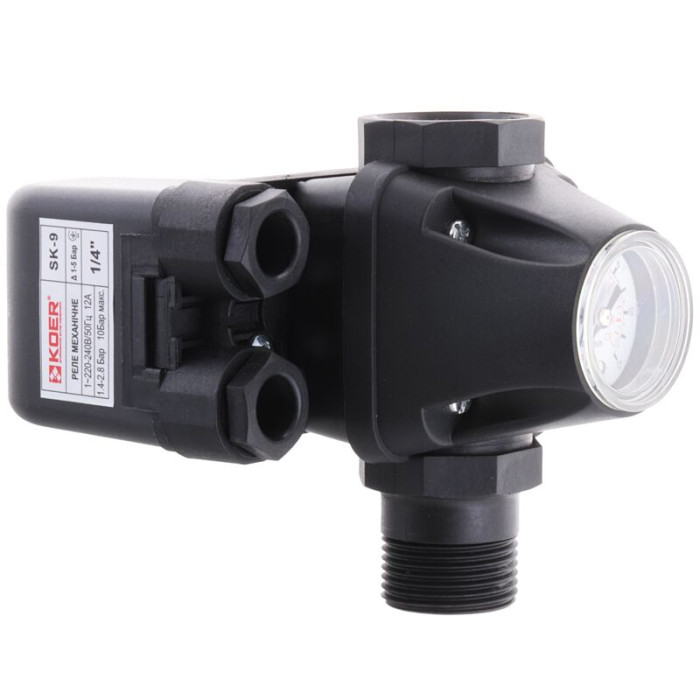

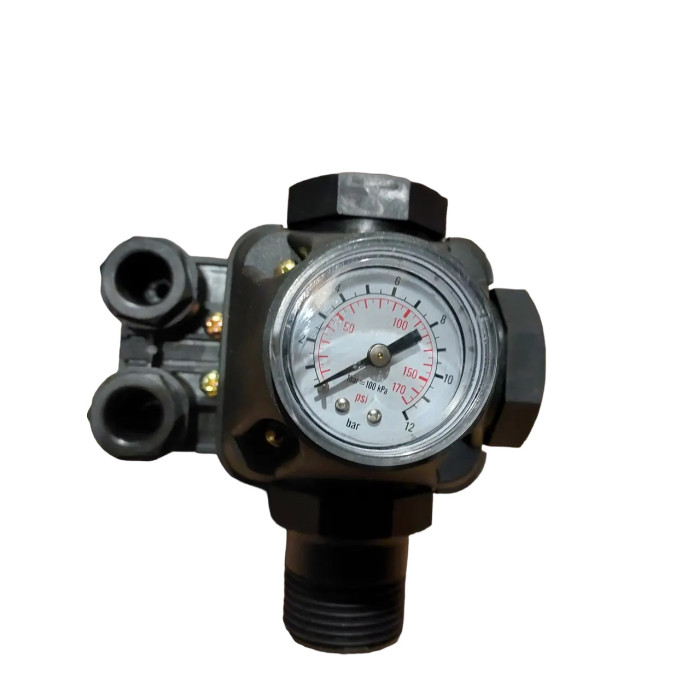

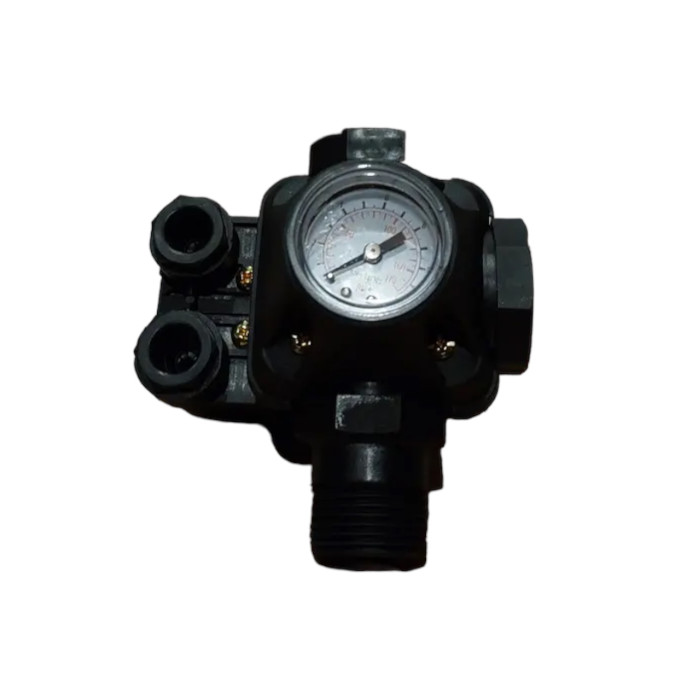

• Комплект Koer SK-9 виконано в єдиному моноблочному корпусі, виготовленому з технополімеру і що має три різьбові виводи, з вбудованим реле та манометром.
• Запуск та зупинення насоса здійснюється автоматично, залежно від тиску. Попередньо встановлено значення включення насоса 1,4 бар, а вимкнення – 2,8 бар
• Діапазон робочого тиску можна змінити з регулювальних гайок усередині корпусу пристрою. Не рекомендується встановлювати робочий діапазон ширше, ніж 1,5 бар – це негативно позначиться на роботі насоса та гідроакумулятора.

Три під'єднувальні патрубки:

• 1"F - внутрішня різьба (накидна гайка) × 2 шт.
• 1"M - зовнішня різьба (штуцер) × 1 шт.
