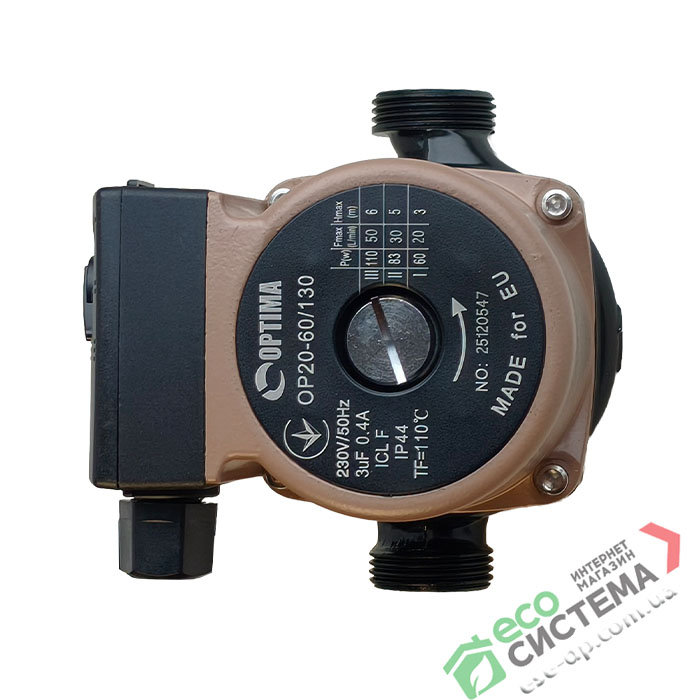

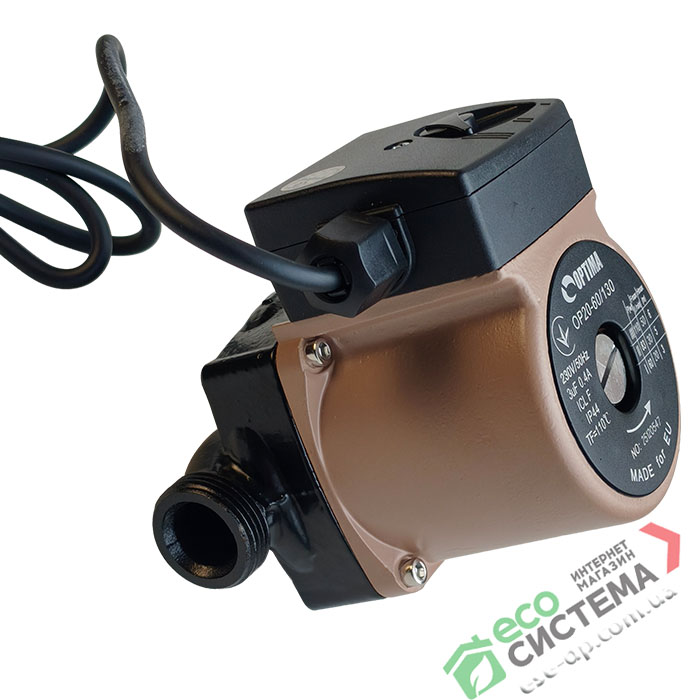

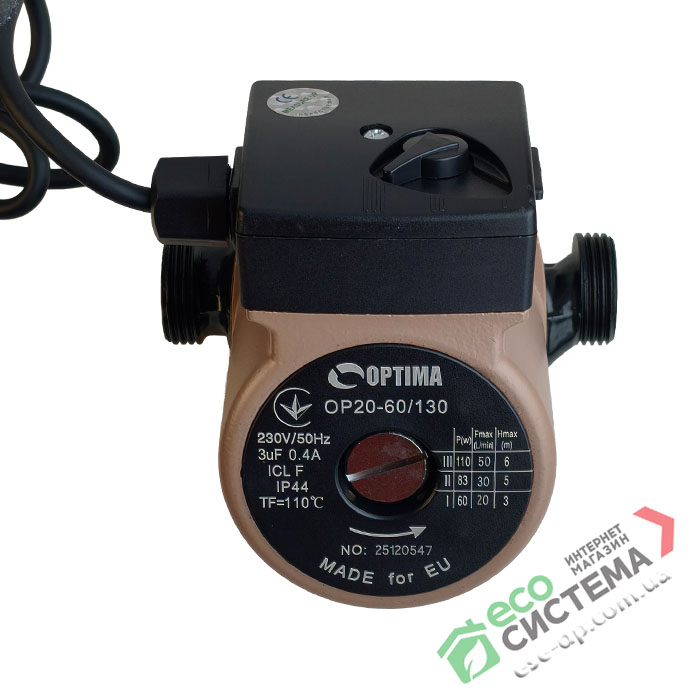

Циркуляционный насос Optima OP20-60/130 с гайками и кабелем

Циркуляционный насос Optima OP20-60/130

Назначение и область применения

Циркуляционные насосы серии Optima OP – однофазные электронасосы с «мокрым ротором» и регулируемой скоростью предназначены для применения в отопительных системах с принудительной циркуляцией закрытого типа или с открытым расширительным баком.

Технические, гидравлические и конструктивные характеристики насоса Optima OP20-60/130

Конструктивные характеристики

• Корпус – чугун
• Рабочее колесо – полимер
• Подшипники радиального типа – керамика
• Отражатель и гильза ротора из нержавеющей стали AISI304
• Корпус статора двигателя – алюминий
• Кабель питания 1,3 м с вилкой

​Двигатель:

• Асинхронный с короткозамкнутым «мокрым» ротором, трехскоростной
• Внутренняя разделяющяя втулка – из нержавеющей стали
• Обмотка статора двигателя – медь
• Охлаждение двигателя перекачиваемой жидкостью
• Встроенный конденсатор
• Направление вращения против часовой стрелки (со стороны двигателя)
• Переключение скоростей осуществляется механическим трехпозиционным переключателем
• Степень защиты IP 44
• Класс изоляции H (термостойкость обмотки двигателя до +180°С)
• Максимальная частота вращения: 2850 об/мин
• Напряжение питания: 230 В, 50 Гц
• Режим работы: продолжительный

Установка

При установке насоса важно разместить его оси в правильном положении.

Предельные допуски и требования

• рабочая жидкость: чистые невязкие, неагрессивные жидкости, не содержащие твердых частиц или волокон, сходные с водой по плотности и химической активности
• предельные нижнее и верхнее значения температуры перекачиваемой жидкости от +10°С до +110°С
• общая жесткость жидкости, не более 700 мкг-экв/кг
• содержание соединений железа, не более 500 мкг/кг
• содержание растворенного кислорода, не более 50 мкг/кг
• содержание нефтепродуктов, не более 1 мг/кг
• значение рН 7,0-9,5
• максимальное содержание гликоля: 50%
• максимальное рабочее давление: 1 МПа (10 бар)
• максимальная температура окружающей среды: +40°С
• во избежание кавитационного шума давление на всасывании должно быть не менее 1,5 м водяного столба при температуре +90°С

Комплект поставки

1. Насос Optima OP20-60/130
2. Комплект монтажный:
   • гайки DN20 (G1-B) – 2 шт.
   • уплотнительные кольца – 2 шт
   • переходной патрубок G¾ – 2 шт.
3. Сетевой кабель с вилкой.
4. Паспорт прибора
