Циркуляционный насос NPO BPS 20-12S 180 с гайками

Описание циркуляционного насоса NPO BPS 20-12S 180 с гайками

Назначение и область применения

Циркуляционные электронасосы серии BPS 20-12S предназначены для перекачивания рабочих жидкостей в одно- и двухтрубных системах отопления открытого и закрытого типа.

Предельные допуски и требования

• рабочая жидкость: чистые невязкие, неагрессивные жидкости, не содержащие твердых частиц или волокон, сходные с водой по плотности и химической активности
• общая жесткость жидкости, не более 700 мкг-экв/кг
• содержание соединений железа, не более 500 мкг/кг
• содержание растворенного кислорода, не более 50 мкг/кг
• содержание нефтепродуктов, не более 1 мг/кг
• значение рН 7,0-9,5
• максимальное содержание гликоля: 50%
• максимальное рабочее давление: 1 МПа (10 бар)
• предельные нижнее и верхнее значения температуры перекачиваемой жидкости от -10°С до +110°С
• максимальная температура окружающей среды: +40°С
• во избежание кавитационного шума давление на всасывании должно быть не менее 1,5 м водяного столба при температуре +90°С

Технические характеристики

• Присоединительная резьба гаек: DN25
• Диаметр условного прохода – 20 мм
• Наличие накидных гаек: Да

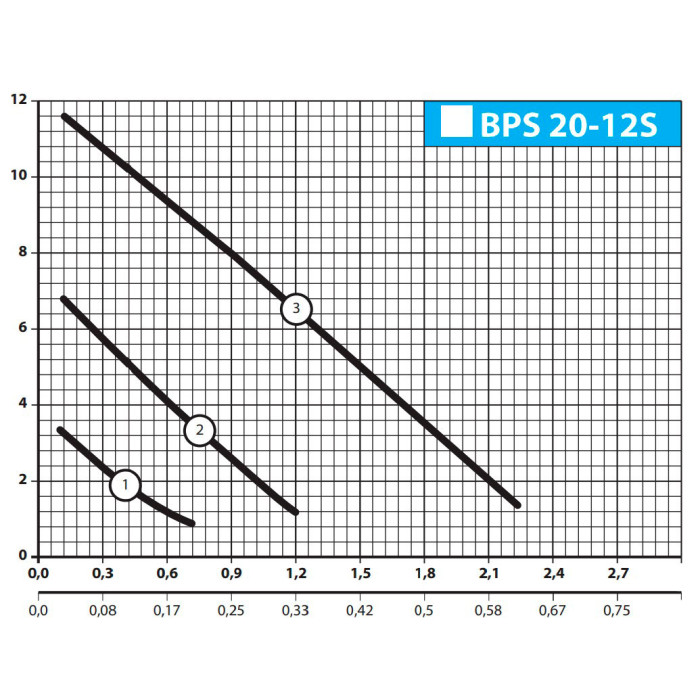

• Напор: 3,6 – 7,2 – 12 м
• Монтажная длина: 180 мм
• Количество скоростей: 3
• Мощность насоса, Вт: 75 – 115 – 165
• Подача, м³/час: 0,7 – 1,2 – 2,1
• Материал корпуса: Чугун
• Материал вала: Металлокерамика
• Тип ротора: Мокрый
• Степень защиты: IP44
• Напряжение: 220В, 50Гц
• Габариты, мм: Ш141 × Д130 × Г132
• Класс энергоэффективности: A класс
• Кабель питания: 1,3 м
• Максимальное рабочее давление: 10 бар
• Температура жидкости: -10…110°С
• Макс. температура окружающей среды: 40°С
• Вес: 4,0 кг

Конструкция

• Моноблочные горизонтальные с одним рабочим колесом
• Корпус насосной камеры из чугуна
• Колесо рабочее -центробежное, закрытого типа, выполнено из термостойкого полимера
• Ведущий вал из металлокерамики
• Подшипники радиального типа из металлокерамики
• Гильза ротора защитная из нержавеющей стали AISI304
• Отражатель из нержавеющей стали AISI304
• Корпус двигателя из алюминия
• Гайки соединительные в комплекте
• Двигатель:
  • Асинхронный двухполюсный с короткозамкнутым «мокрым» ротором, трьохскоросной
  • Охлаждение двигателя перекачиваемой жидкостью
  • Переключение скоростей осуществляется механическим трехпозиционным переключателем
  • Степень защиты IP 44
  • Класс изоляции H
  • Однофазное исполнение с установленным в коробку выводов конденсатором
  • Максимальная частота вращения: 2850 об/мин
  • Напряжение питания: 220 В, 50 Гц
  • Режим работы: продолжительный

Установка

При установке насоса важно разместить его оси в правильном положении.

Комплект поставки

В комплекте идет:

1. Насос NPO NPO-20-12S
2. Гайки монтажные – 2 шт DN25
3. Уплотнительные кольца – 2 шт
4. Паспорт прибора
