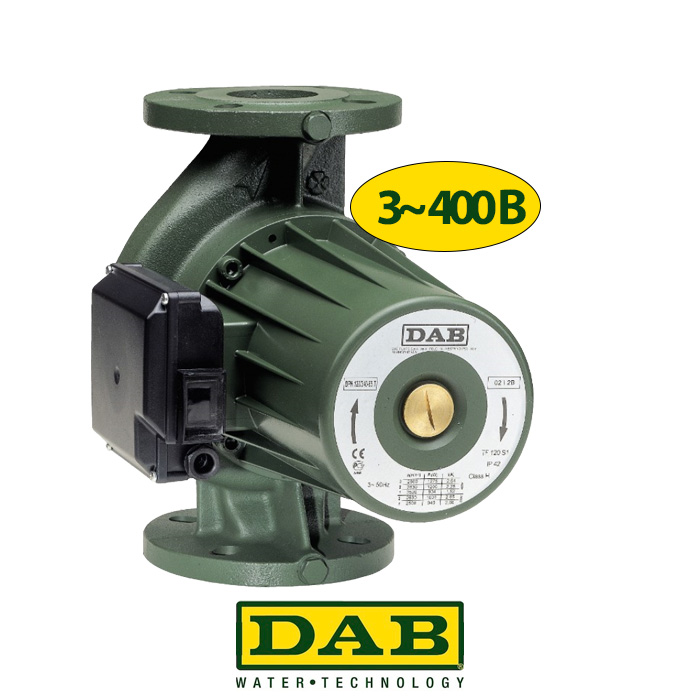

Циркуляционный насос DAB BPH 60/250.40T фланцевый, 400 В

DAB BPH 60/250.40T — надежный итальянский циркуляционный трехфазный фланцевый насос высокой мощности для отопления больших частных домов и общественных объектов

Назначение и область применения

Фланцевый циркуляционный насос DAB BPH 60/250.40T – трехфазный насос с «мокрым ротором».

Режимы работы:

1. Двухскоростной – при напряжении 230 В
2. Трехскоростной – при напряжении 400 В

В обоих случаях скорость регулируется специальным селектором в клеммной коробке для адаптации работы насоса к характеристикам системы.

Насос для замкнутых контуров, где требуется надежная и стабильная циркуляция теплоносителя без падения давления, при умеренном напоре и высоком расходе.

Потребляемая мощность до 348 Вт, максимальный напор до 7,6 м, максимальная подача 13,3 куб.м/час.

Фланцевое подключение DN40 и монтажная длина 250 мм обеспечивают удобную установку как в бытовых, так и в промышленных системах. Конструкция с «мокрым» ротором гарантирует низкий уровень шума и эффективное охлаждение двигателя за счет перекачиваемой жидкости. Насос подходит для работы с электрокотлами, бойлерами, фанкойлами, а также с теплоносителями на основе гликоля.

DAB BPH 60/250.40T – применяется как:

• фланцевый трехфазный циркуляционный насос отопления для коттеджей, многоквартирных домов, гостиниц, производственных помещений и офисных зданий;
• бесшумный насос для бытовых и коммерческих отопительных системах с принудительной циркуляцией закрытого типа или с открытым расширительным баком;
• насос с мокрым ротором для циркуляции воды в котельных;
• отопительный насос с постоянной нагрузкой для систем отопления;
• циркуляционный насос для систем кондиционирования.

Особенности насосов DAB BPH T:

• для трехфазной версии двигатель должен быть подключен к источнику питания с помощью внешнего контактора. Контактор должен быть подключен к встроенной в двигатель тепловой защите, чтобы защитить его от перегрузки на всех скоростях.
• европейское производство – Италия;
• мокрый ротор — тихая работа и охлаждение двигателя;
• благодаря компактной геометрии, надежной конструкции и оптимизированной гидравлике модель обеспечивает эффективную циркуляцию без перегрузки электрической сети, при большой производительности имеет низкое энергопотребление.
• надежная проверенная временем конструкция;
• устойчивость к низким и высоким температурам: от -10°С до +120°С;
• есть встроенный тепловой выключатель, поэтому насос не требует никакой дополнительной токовой защиты, его достаточно просто включить в розетку;
• имеет пробку для удаления воздуха на передней части насоса;
• простой монтаж;
• компактные размеры;
• длительный срок службы.

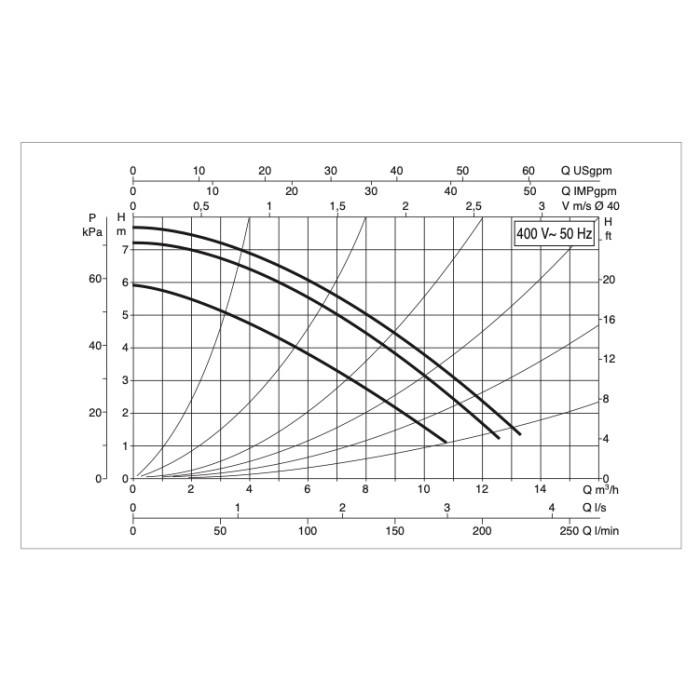

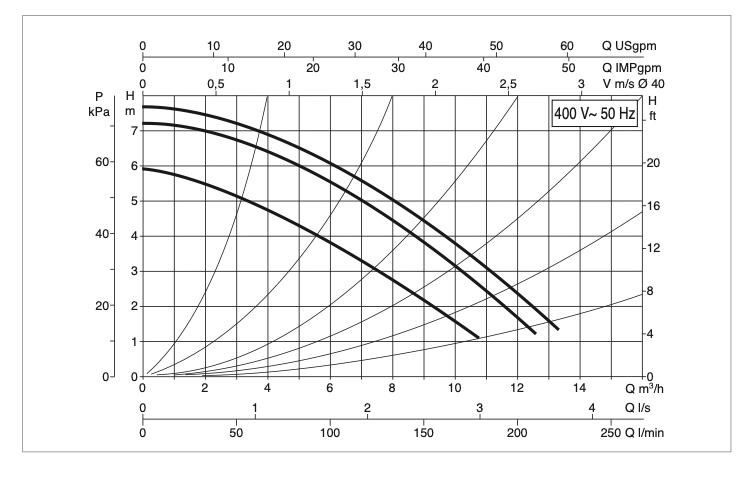

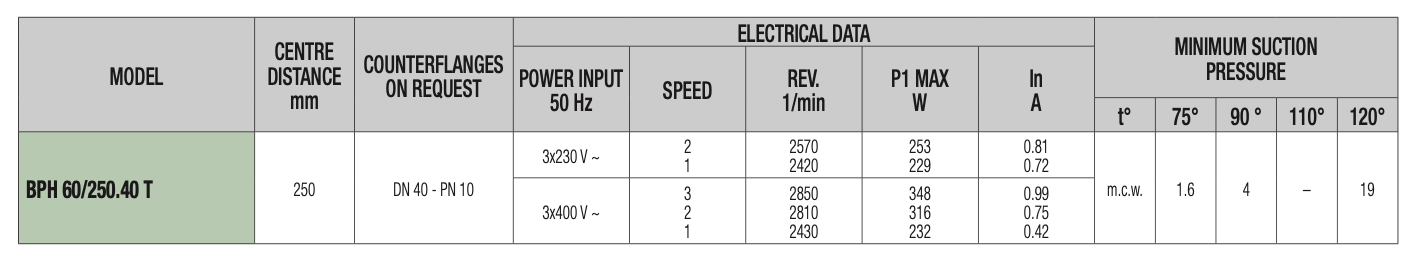

Технические, гидравлические и конструктивные характеристики насоса DAB BPH 60/250.40T

Материалы конструкции насоса

• Двигатель – трехфазный двухполюсный асинхронный двигатель с короткозамкнутым ротором имеет 2-3 скорости вращения, скорости выбираются специальным переключателем на клеммной коробке для адаптации работы насоса к характеристикам системы.
• Встроенная термозащита по сопротивлению и не требует дополнительной защиты от перегрузки;
• Обмотка статора двигателя – медь;
• Класс изоляции H – до +180 °С;
• Корпус насоса — чугун с антикоррозионным покрытием, устойчив к термическим деформациям;
• Рабочее колесо — технополимер, профилированный для равномерного потока;
• Вал двигателя — из нержавеющей стали, вращается в графитовых подшипниках;
• Гильзы статора и ротора — нержавеющая сталь;
• Подшипниковые втулки — керамика (оксид алюминия);
• Упорное кольцо — графит;
• Уплотнения — EPDM;
• Воздушная пробка — латунь;
• Блок управления — прочный нейлон.

Установка

При установке насоса важно разместить его оси в правильном положении.

Предельные допуски и требования

• рабочая жидкость: чистые невязкие, неагрессивные жидкости, не содержащие твердых частиц или волокон, сходные с водой по плотности и химической активности
• предельные нижнее и верхнее значения температуры перекачиваемой жидкости от -10°С до +120°С
• общая жесткость жидкости, не более 700 мкг-экв/кг
• содержание соединений железа, не более 500 мкг/кг
• содержание растворенного кислорода, не более 50 мкг/кг
• содержание нефтепродуктов, не более 1 мг/кг
• значение рН 7,0-9,5
• максимальное содержание гликоля: 30%
• максимальное рабочее давление: 1 МПа (10 бар)
• максимальная температура окружающей среды: +40°С
• во избежание кавитационного шума давление на всасывании должно быть не менее 4 м водяного столба при температуре +90°С
