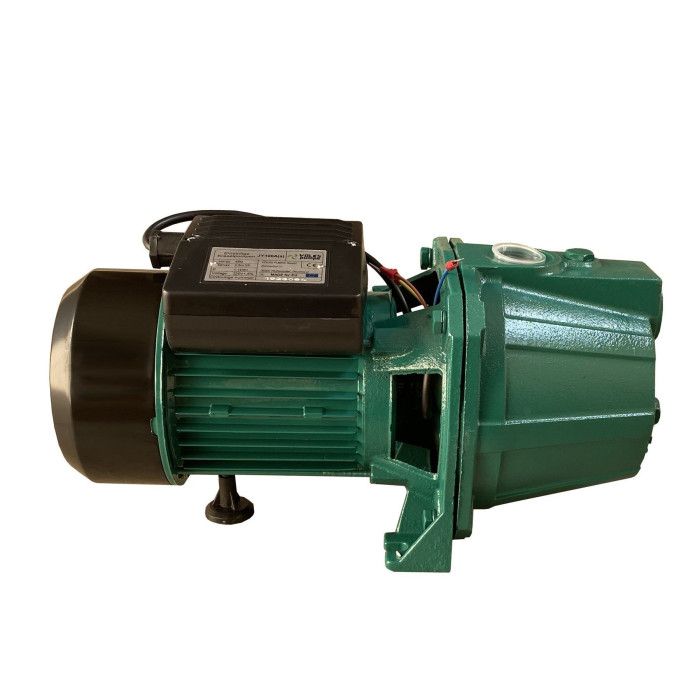

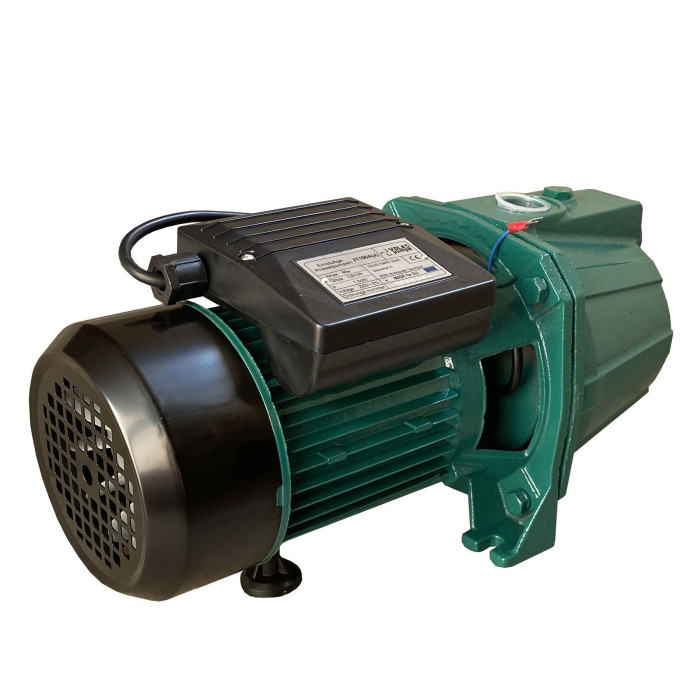

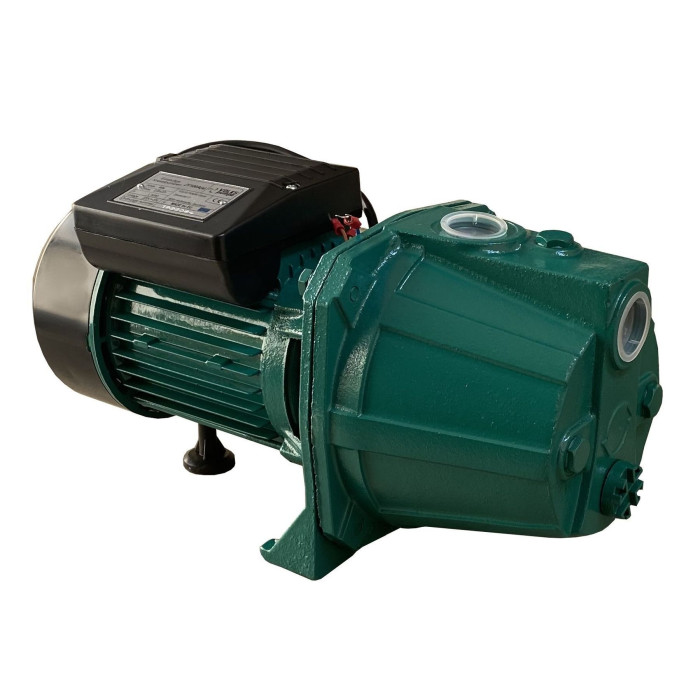

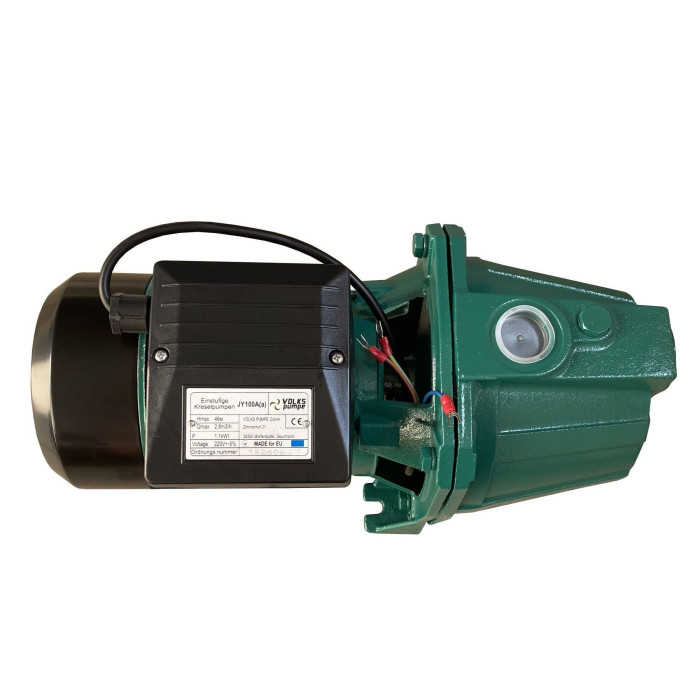

Насос VOLKS pumpe JY100A(a) 1,1 кВт с эжектором

VOLKS pumpe JY100A(a) – недорогой поверхностный самовсасывающий (струйный) центробежный насос с внутренним эжектором в укороченном корпусе

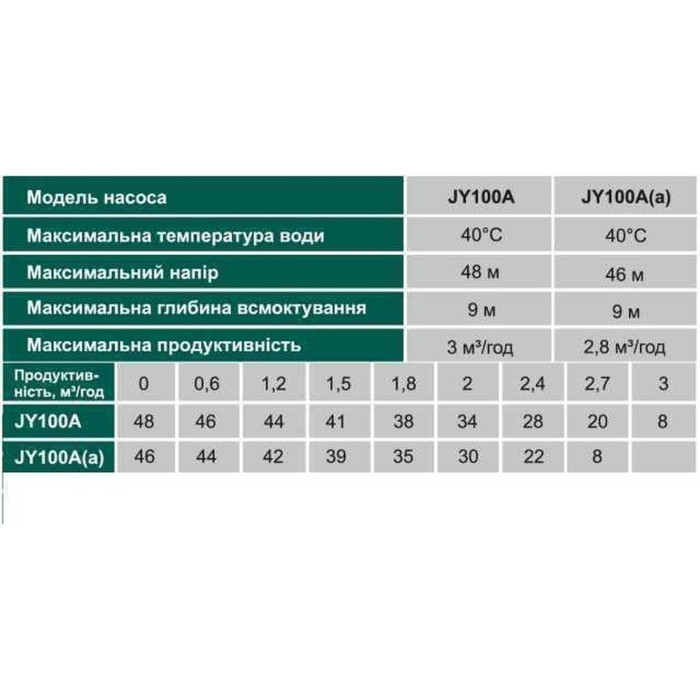

Н = 46 м, Q = 2,8 м³/ч (46 л/мин), Р = 1100 Вт, глубина всасывания до 9 м, подключение G1-B

Назначение и область применения

Поверхностный самовсасывающий насос VOLKS pumpe JY100A(a) со встроенным эжектором пердназначен для перекачки чистой воды из скважин, колодцев, бассейнов, водохранилищ в системы водоснабжения и орошения. Может работать самостоятельно или в комплексе насосной станции.

Не большой и стабильный объем перекачиваемой воды при условии среднего или низкого напора.

Не предназначен для перекачки минеральной или морской воды, химически активных, агрессивных и легковоспламеняемых жидкостей и растворов.

Самовсасывающий центробежный насос VOLKS pumpe JY100A(a):

• рассчитан на всасывание воды с глубины до 9 метров;
• имеет максимальную производительность до 2,8 куб.м/час (46 л/мин);
• максимальный напор до 46 м

Особенности поверхностных насосов

• Корпус насоса укороченной длины, изготовлен из чугуна
• Внутренний эжектор
• Рабочее колесо – полимер
• Самовсасывающий и не требует заливания воды в полость насоса перед запуском
• Термозащитное реле встроено в двигатель
• Обмотка статора электродвигателя изготовлена ​​из алюминия
• Класс изоляции – B (термостойкость до +130°С)
• Вал насоса сделан из нержавеющей стали
• Высококачественные подшипники, доступные для обслуживания
• Герметичные резиновые (керамографии) уплотнения исключают попадание воды внутрь насоса
• Кабель – 1,5 м

Принцип действия

Насос VOLKS pumpe JY в чугунном корпусе относится к центробежному типу и оснащён одним рабочим колесом. Формирование напора происходит за счёт центробежной силы, которая возникает при воздействии лопаток рабочего колеса на перекачиваемую жидкость. Подъём воды с глубины до 9 метров обеспечивается встроенным эжектором (трубкой Вентури), размещённым внутри корпуса насоса.

При работе насоса часть всасываемой жидкости направляется в напорный патрубок, а оставшийся объём циркулирует через эжектор. За счёт соединения эжектора с всасывающей камерой в ней создаётся разрежение, необходимое для подъёма воды. Перед первым запуском насосную часть требуется заполнить водой. Использование системы Вентури позволяет эффективно перекачивать жидкости с примесью воздуха.

Недостатки

1. Более высокий уровень шума, чем у вихревых насосов.
2. Несколько меньший КПД, чем у центробежных насосов.

Технические условия

• Перекачиваемая жидкость: чистая вода
• Максимальный размер частиц не более 0,05 мм
• Степень загрязнения: не более 20 г/м³
• Максимальная минерализация воды не более 1500 г/м³
• Показатель кислотности среды pH от 6,5 до 9,5
• Содержание хлоридов не более 350 г/м³
• Содержание сероводородов не более 1,5 г/м³
• Температура перекачиваемой жидкости: от + 4 ℃ до + 40℃
• Диапазон температуры окружающей среды: от + 2℃ до 40℃

Гарантия производителя VOLKS pumpe – 12 месяцев
