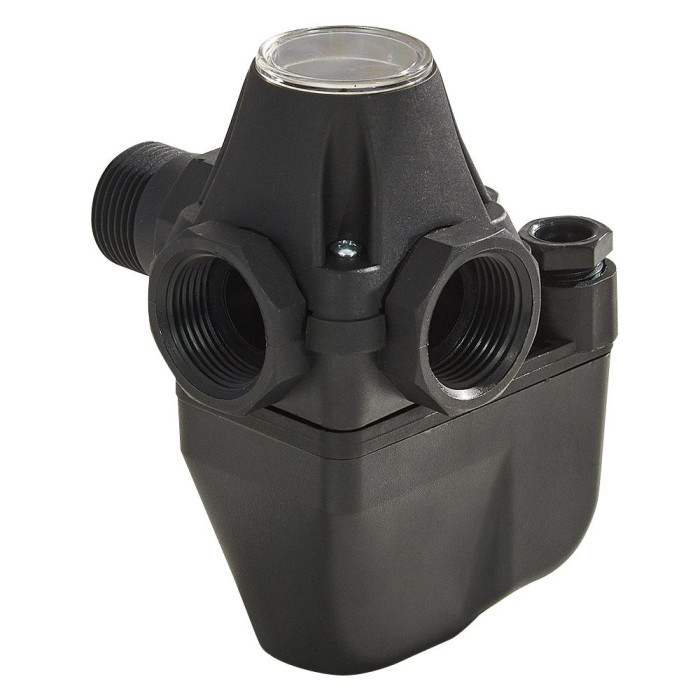

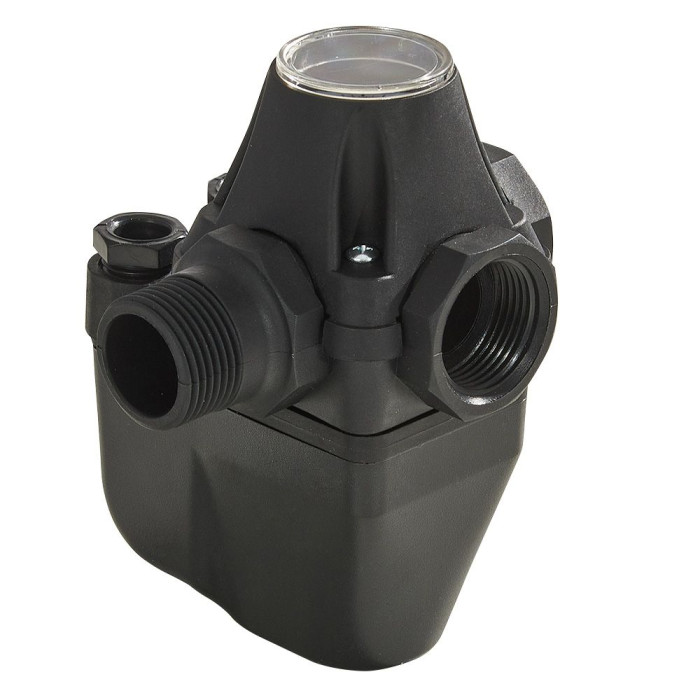

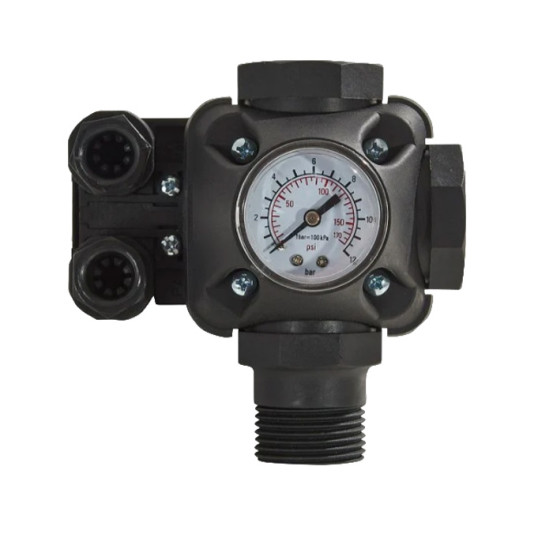

Реле давления Powercraft PS-9

Механическое реле с манометром Powercraft PS-9 для насосной станции

Назначение

Реле давления Powercraft PS-9 применяется в автоматических системах водоснабжения (насосных станциях), рабочей средой которых является вода. По принципу действия устройство представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее при достижении соответствующих значений давления воды.

Данный комплект автоматики предназначен для автоматизации работы электронасоса, включая насос при понижении давления (открытие кранов) в системе водоснабжения ниже установленного предела, и отключая его при достижении верхнего установленного предела (закрытие кранов).

Реле давления может работать только совместно с гидроаккумулятором.

Запускается автоматически после выключения и включения электропитания.

Допустимое давление в системе: до 10 бар

Функционал

• Реле давления Powercraft PS-9 выполнено в едином моноблочном корпусе, изготовленном из технополимера и имеющем три резьбовых вывода, со встроенным реле и манометром
• Запуск и остановка насоса производится автоматически, в зависимости от давления. Предустановленное значение включения насоса 1,0 бар. Масимальное давление пуска 6 бар.
• Диапазон рабочего давления можно изменить с регулировочных гаек внутри корпуса устройства. Не рекомендуется устанавливать рабочий диапазон шире, чем 1,5 бар – это негативно скажется на работе насоса и гидроаккумулятора.
• Отключение произойдет при закрытии крана.
• Без автоматического рестарта.
• Без защиты от сухого хода.
• Допускается работа с мутной водой без твердых включений.
• Встроенный манометр.

Три подсоединительных патрубка:

• 1"F – внутренняя резьба (накидная гайка) × 2 шт.
• 1"M – наружная резьба (штуцер) × 1 шт.
