Контроллер давления Vitals Aqua AP 4-10r

Контроллер давления автоматический Vitals Aqua AP 4-10r (без розетки) с угловым подключением, для насосных станций без гидроаккумулятора

Назначение и принцип работы

Конструкция контроллеров Vitals Aqua позволяет автоматически запускать подключённый насос при снижении давления в системе водоснабжения до заданного минимального уровня. Отключение насоса происходит при прекращении потока воды через контроллер. Кроме того, устройства оснащены функцией защиты от «сухого хода», которая автоматически останавливает работу насоса при отсутствии воды, предотвращая повреждение двигателя.

Функционал

• Автоматическое управление включением и выключением электронасоса и, следовательно, подачей воды с постоянными давлением и расходом во время работы электронасоса.
• Полностью заменяет традиционную насосную станцию в сборе (гидроаккумуляторный бак, реле давления, пятерник, манометр и соединительный шланг).
• Защита от "сухого хода" – после того, как прекратится поступление воды во всасывающей магистрали (аварийная утечка, закончилась вода в скважине и т.д.), контроллер через 7 - 15 секунд произведёт остановку электронасоса.
• На модели Vitals Aqua AP 4-10r предустановлено давление включения насоса 1...2,2 бар, регулировка давления включения отсутствует.
• Давление отключения – 10 бар
• Автоматический перезапуск.
• Без розетки.
• Угловое подключение на трубопровод.

Особенности эксплуатации

• Контроллер устанавливается в любом месте напорного трубопровода между выходным патрубком насоса и первым потребителем воды. Установка контроллера Vitals Aqua AP 4-10r должна быть исключительно в вертикальном положении корпуса на вертикальном участке трубопровода.
• Включение электронасоса происходит при открытии крана и падении давления в системе до пускового (1,0 ÷ 2,2 бар), а при закрытии крана реле отключает насос из-за отсутствия протока (при достижении давления 10 бар).
• Отключение электронасоса по прекращению протока через электронный контроллер, соответственно проток через систему водоснабжения не прекратится до тех пор, пока по всей длине системы не будет достигнуто одинаковое значение давления! При прекращении водоразбора отключение электронасоса контроллером происходит только примерно через 7 - 15 секунд при достижении максимального значения давления, производимого насосом на «закрытую задвижку» и возвращается в состояние ожидания.
• При установке электронного контроллера вертикальное или горизонтальное размещение выбирается на основании инструкции прибора.
• Конроллер имеет функцию защиты по “сухому ходу”.
• Размер неабразивных частиц не должен превышать 0,05 мм
• Общее содержание механических примесей в воде не должно превышать 20 г/м³
• Допустимое давление в системе: до 10 бар
• Максимальная температура окружающей среды: +40ºС
• Максимальная температура перекачиваемой жидкости: +60ºС
• Только для чистой воды без длинноволокнистых и абразивосодержащих примесей (песка, глины, извести и т.д.)
• Водородный показатель воды (pH): 6,5 - 9,5
• Общая минерализация воды: не более 1500 г/м³

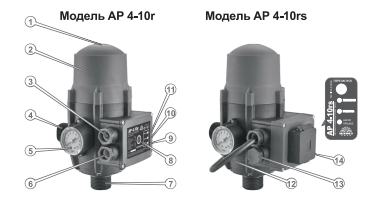

Конструкция контроллера Vitals Aqua AP 4-10r

1. Регулятор давления включения («нижний предел»).
2. Крышка контроллера.
3. Вход шнура электропитания контроллера.
4. Выходной патрубок.
5. Манометр.
6. Выход кабеля электропитания насоса.
7. Входной патрубок.
8. Кнопка сенсорная "Перезапуск".
9. Индикатор светодиодный «Насос работает».
10. Индикатор светодиодный «Ошибка».
11. Индикатор светодиодный «Питание»
