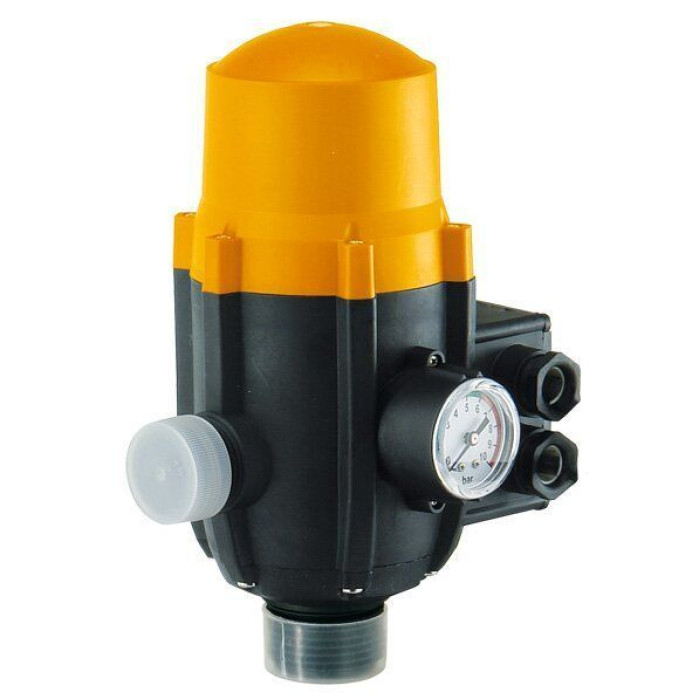

Контроллер давления Rudes EPS-16 электронный

Rudes EPS-16 – угловой автоматический контроллер давления электронный для насосных станций без гидроаккумулятора

Назначение и принцип работы

Электронный контроллер давления Rudes EPS-16 применяется для автоматизации систем бытового водоснабжения, автоматически поддерживая постоянные давление и напор воды в системе. Может работать в системе как с поверхностным, так и с погружным насосом.

Может устанавливаться непосредственно на поверхностный насос или между насосом и первым вентилем напорного трубопровода. При этом, максимальное расстояние от контроллера до первого вентиля не должно превышать 15 м.

Функционал

• Автоматическое управление включением и выключением электронасоса и, следовательно, подачей воды с постоянными давлением и расходом во время работы электронасоса.
• Полностью заменяет традиционную насосную станцию в сборе (гидроаккумуляторный бак, реле давления, пятерник, манометр и соединительный шланг).
• Защита от "сухого хода" – после того, как прекратится поступление воды во всасывающей магистрали (аварийная утечка, закончилась вода в скважине и т.д.), контроллер через 8 - 10 секунд произведёт остановку электронасоса.
• На модели Rudes EPS-16 возможна регулировка давление включения насоса 1,5 – 3,0 бар

Конструктивные особенности

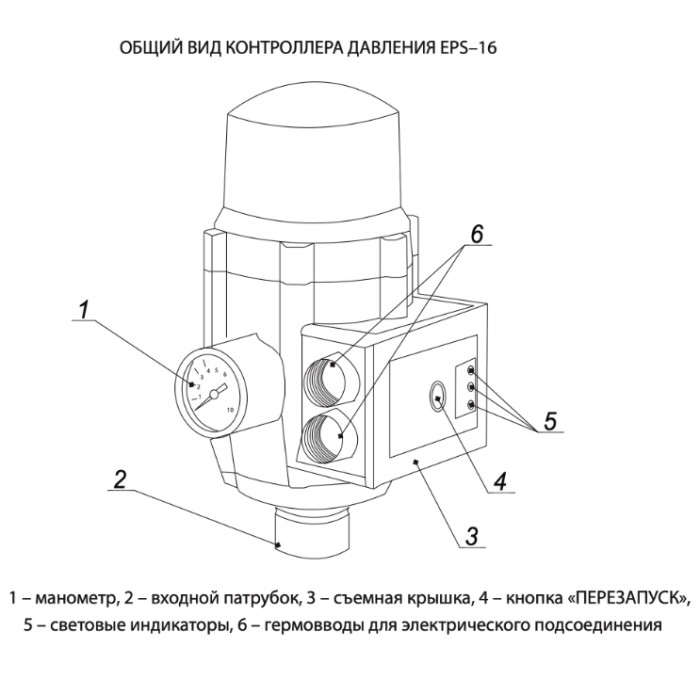

• Гидравлическая часть контроллера давления Rudes EPS-16 содержит датчики давления и протока, встроенный обратный клапан и манометр. Настройка датчика давления, определяет давление запуска электронасоса, при необходимости может быть изменена винтом.
• В модели EPS-16 манометр оснащен уплотнительным кольцом, двумя крепежными винтами и колпачковая гайкою. Манометр может устанавливаться на любой стороне контроллера путем введения цилиндрического соединителя с уплотнительным кольцом в отверстие на корпусе прибора и его закрепление с помощью двух винтов, поставляемых с манометром. Колпачковая гайка должна быть расположена на винте манометра с противоположной стороны (без уплотнительного кольца или тефлона).
• На съемной крышке расположена панель управления, на которой находятся кнопка перезапуска «перезапуск» и световые индикаторы: наличия напряжения «СЕТЬ», работы насоса «РАБОТА», срабатывание защиты от «сухого хода» «АВАРИЯ »

Электродвигатель

• Степень защиты корпуса IP65
• Напряжение питания: 220 В, 50 Гц
• Режим работы: продолжительный

Особенности эксплуатации

• Включение электронасоса происходит при открытии крана и падении давления в системе до пускового, а при закрытии крана реле отключает насос из-за отсутствия протока.
• Отключение электронасоса по прекращению протока через электронный контроллер, соответственно проток через систему водоснабжения не прекратится до тех пор, пока по всей длине системы не будет достигнуто одинаковое значение давления! При прекращении водоразбора отключение электронасоса контроллером происходит только примерно через 8 - 10 секунд при достижении максимального значения давления, производимого насосом на «закрытую задвижку» и возвращается в состояние ожидания.
• При установке электронного контроллера вертикальное или горизонтальное размещение выбирается на основании инструкции прибора.
• Конроллер имеет функцию защиты по “сухому ходу”.
• Допустимое давление в системе: до 10 бар
• перекачиваемая жидкость: вода илидругие жидкости, сходные с водой поплотности и химической активности
• Максимальная температура окружающей среды: +40ºС
• Максимальная температура перекачиваемой жидкости: +60ºС
• максимальный размер частиц: не более 0,2 мм
• содержание механических примесей: не более 0,1%
• Водородный показатель воды (pH): 6.5 - 8.5
• Общая минерализация воды: не более 1500 г/м³
